VSL鋼絞線斜拉索體系

作為斜拉索技術的領先者，VSL不僅對目前斜拉索結構存在的挑戰提供解決方案，而且與客戶密切合作開發下一代的斜拉索體系。近來在斜拉索橋方面的發展主要針對大跨距橋、長拉索，以及滿足拉索快速施工要求和嚴格的拉索疲勞性能要求等方面。VSL的輕型吊裝設備、緊湊的鋼絞線束方案以及高效可靠的減振體系都能夠滿足當今對于斜拉索的要求。

近年來VSL的SSI 2000斜拉索體系已經被成功應用于近200座斜拉索橋項目，因此VSL具有大量的經驗來發展SSI 2000體系，在維持體系杰出性能的同時擴大其應用靈活性和應用范圍。

對于緊湊型和簡潔的橋塔設計橋梁或矮塔結構，鞍座方案是一個很好的選擇。通過使用鞍座來替換橋塔錨具從而可以簡化并減小塔上錨固區的應力。SSI鞍座的設計在實現了鋼絞線完全單根更換的同時，也具備和SSI2000標準斜拉索錨具相同的疲勞性能。

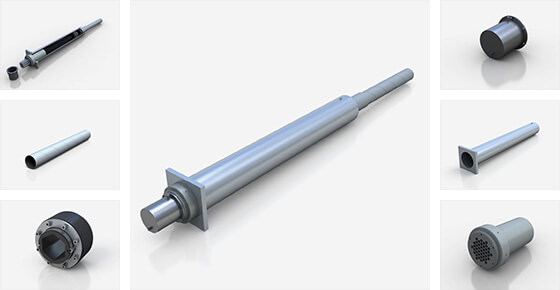

  • VSL-SSI2000-斜拉索體系

    展開圖片收起圖片

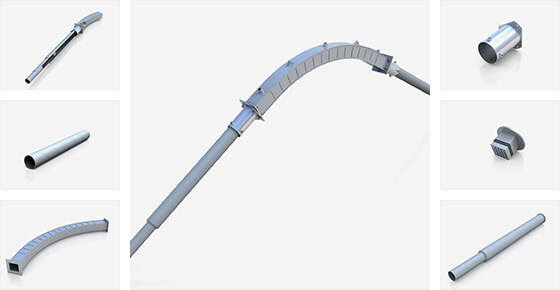

  • VSL-SSI-鞍座體系

    展開圖片收起圖片

VSL SSI2000斜拉索技術優勢：

  • 1、耐疲勞性能

    錨具的設計可以對單根鋼絞線進行糾偏，并且能夠降低索體振動對夾片錨具區的影響。優良的耐疲勞性能已經通過實驗驗證滿足fib、JT/T771和PTI的最新要求，即在索體發生角度偏轉的情況下進行試驗。

  • 2、耐久性和多層保護

    所有的SSI 2000斜拉索設計均滿足在最惡劣的環境條件下具有100年的設計壽命。錨具組裝件內獨特的鋼絞線單根保護技術防止了鋼絞線之間的腐蝕漫延。

  • 3、安裝便捷

    緊湊型的錨具和鋼絞線單根安裝僅僅使用輕型的設備，從而減少了塔吊的使用時間，且不需要在橋面使用重型設備。因此，索體的安裝不會影響橋面和橋塔施工的關鍵作業。

  • 4、易于維護

    鋼絞線可以被單根檢測、檢查和更換，單根更換使用輕型設備對交通影響小，索體更換可在僅關閉一條車道的情況下進行操作。

VSL SSI鞍座技術優勢：

對于矮塔斜拉橋和橋塔設計比較緊湊的斜拉索橋，VSL提供與SSI2000斜拉索體系兼容的鞍座專利方案。緊湊的鞍座設計可以實現鋼絞線單根安裝和更換，并且具備安全可靠的錨固來抵抗索體上的不平衡力。通過大量的疲勞試驗驗證了鞍座疲勞性能滿足fib、JT/T771的要求，并且證明了鞍座和斜拉索標準錨具具有等高的疲勞性能。
