VSL斜拉索阻尼體系

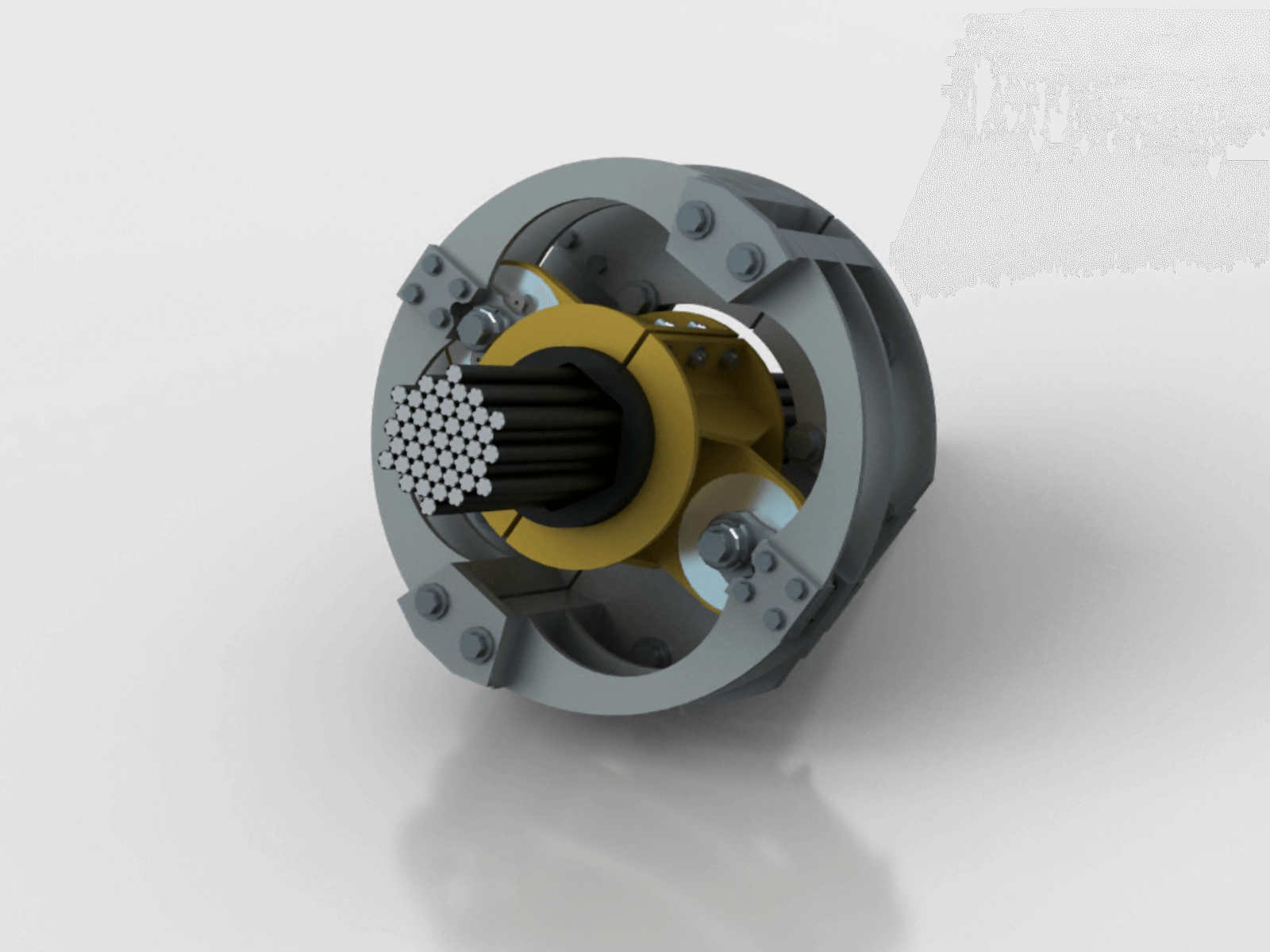

VSL摩擦阻尼器

VSL摩擦阻尼器采用與盤式制動器相同的原理，通過兩個摩擦元件之間產生的摩擦來消散能量。首先將一對摩擦片通過卡箍連接到拉索的索體上。每個摩擦片被兩個摩擦件夾在中間，該摩擦件是由一對彈簧片支撐的專門開發的復合墊組成，且與預埋導管的外部結構相固定。

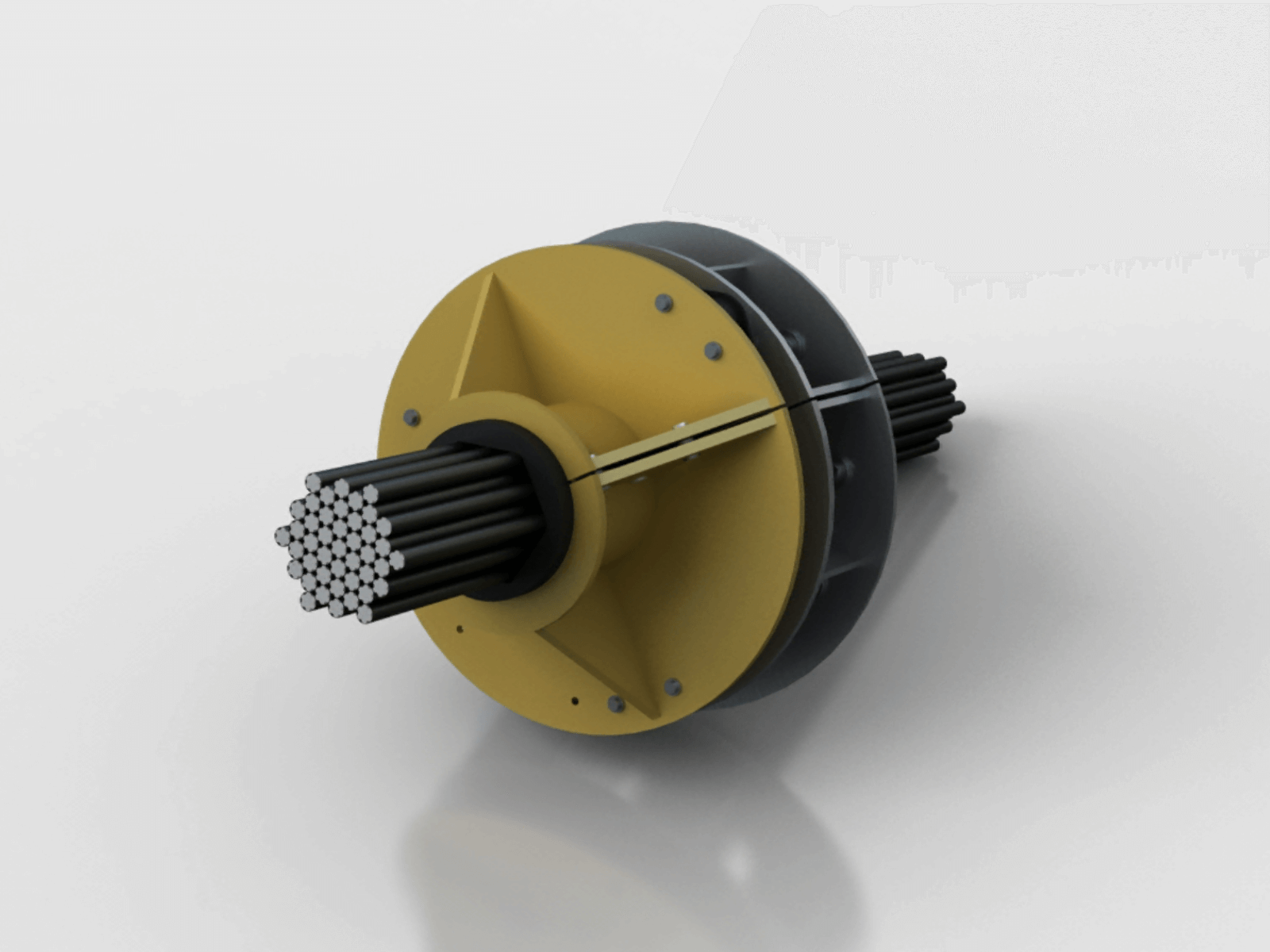

VSL橡膠阻尼器

VSL橡膠阻尼器的核心是采用高減振橡膠（HDR）材料，其通過特殊設計的橡膠墊的剪切形變消散振動動能。每個阻尼器都是由一系列的減振橡膠墊組成，這些橡膠墊安裝在固定在拉索上的支架和連接在預埋導管上的固定支架之間。選擇“高性能”“標準”模塊的橡膠墊，且通過改變橡膠墊數量，可以調整每個結構阻尼器的特性。

  • VSL摩擦阻尼器
  • VSL橡膠阻尼器

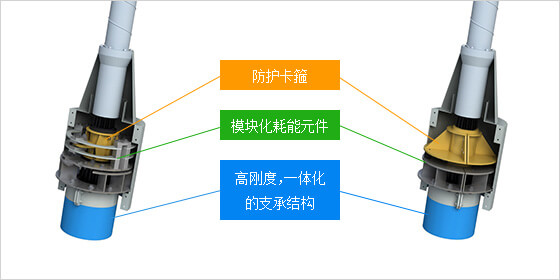

阻尼器體系的三要素

  • 防護卡箍

    阻尼器的活動件用裝有保護性氯丁橡膠圈的卡箍連接到斜拉索上，以確保長期保護拉索的主要負載部件。

  • 模塊化耗能元件

    這種設計在盡量不影響橋梁運行的情況下可使用輕型工具和設備原地檢查和/或更換阻尼器部件。

  • 高剛度，一體化的支承結構

    VSL阻尼器的支承結構被集成到作為主結構一部分的導管中，確保對最大性能的剛性支撐。這就構成了阻尼器的固定元件。

VSL阻尼器特性介紹

  • 兩種體系涵蓋全部需求

    一般來說，VSL摩擦阻尼器更適合長拉索，而VSL橡膠阻尼器則更適合短、中長度拉索。
    最適合的系統將由VSL使用先進的分析工具做出最優的選擇，這些工具是與國際知名專家合作開發的。

  • 兩種體系具有相同的視覺外觀

    兩種阻尼器的外部部件和形狀都是相同的，但是它們采用不同的方法來消耗振動能量。因此即使橋梁采用兩種阻尼體系也能保證橋梁外觀的一致性。

  • 精確調整 滿足阻尼減振要求

    對于兩種體系的阻尼器，阻尼系統的內部由完全適用于所有拉索尺寸的模塊化耗能元件組成。
    對于VSL摩擦阻尼器，安裝后可以通過調整摩擦力而不拆開阻尼器就能調整其性能。VSL橡膠阻尼器所需的橡膠墊數量取決于拉索的動態特性。
    這使得阻尼器可以輕松適應無論是新安裝還是作為改裝工作一部分的所有形式、規格和尺寸的拉索。

  • 高效率

    全尺寸拉索我的阻尼器幾項比較性試驗證明了VSL阻尼器的卓越效率。其實測性能多次超過規定要求，并超過其他類型阻尼器的性能。

  • 持久耐用

    其良好的耐久性是通過活動部件并利用使用穩定的固體材料代替流體的耗能結構來實現的。

  • 集成設計 更美觀

    阻尼器具有緊湊和高效的特性，因此可在橋面錨固區附件安裝阻尼器，在錨固處它們被完全整合到防撞管內部。這樣就避免了對拉索外觀造成影響。由于其完全相同的隱藏設計，這兩種類型的阻尼都可以很容易地安裝在同一結構上，而不會帶來視覺上的沖突。

  • 易于維護

    阻尼器結構便于進行檢查和維護操作，且使用了很少的活動部件。所有部件都可以在盡量不影響橋梁運行的情況下使用輕型工具和設備在現場進行拆卸與更換。

  • 用途廣泛

    兩種類型的阻尼器都經過了優化，可用作內部減振器，在VSL SSI2000防撞管內受到妥善保護，但如需要，也可以容易地適應于改裝解決方案或用作外部減振器。它們都可連接到鋼絞線拉索體系（PSS）或平行鋼絲拉索體系（PWS）上。它們可安裝在新的拉索結構上或改裝現有的拉索結構。
